CV213 110-213-000-012 Geschwindigkeitsaufnehmer | Absoluter Vibrationssensor für Turbinen- und rotierende Maschinenüberwachung
| Herkunftsort | uns |
|---|---|
| Markenname | Proximity Sensor |
| Zertifizierung | COO ,COC ,CQ |
| Modellnummer | CV213 110-213-000-012 |
| Min Bestellmenge | 1 |
| Preis | $7000 |
| Lieferzeit | 5-7 Tage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 999 |
Produktdetails
| Marke | Nähe-Sensor | Modellnummer | CV213 110-213-000-012 |
|---|---|---|---|
| Funktion | Gut | Zustand | NEU |
| Garantie | 1 Jahr | ||
| Hervorheben | Bewegtspulen-Geschwindigkeitsaufnehmer für Gehäusevibrationen,passiver,selbstgenerierender Vibrationsaufnehmer |
||
Produkt-Beschreibung

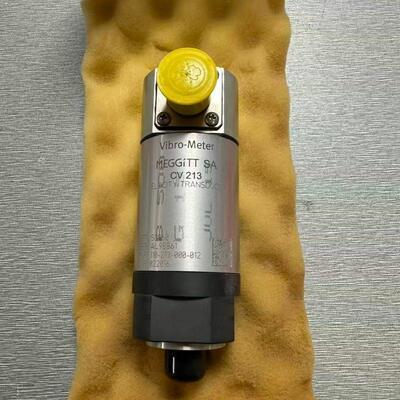

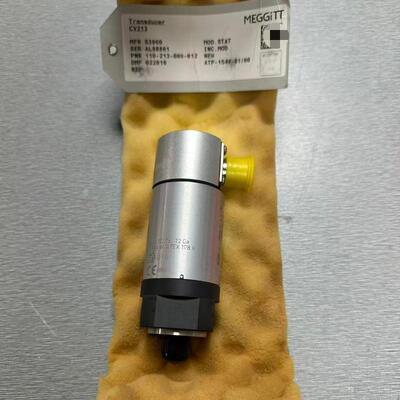

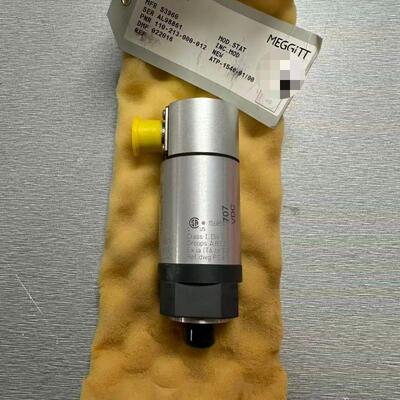

CV213 110-213-000-012 Geschwindigkeitsaufnehmer
Der CV213 110-213-000-012 ist ein Tauchspulen-Geschwindigkeitsaufnehmer zur Messung absoluter Gehäusevibrationen von rotierenden Maschinen. Er verfügt über eine passive, selbstgenerierende Struktur mit einer Nennempfindlichkeit von 20 mV/mm/s bei einer Toleranz von ±5%.
Produktübersicht
Der CV213 110-213-000-012 ist ein Tauchspulen-Geschwindigkeitsaufnehmer zur Messung absoluter Gehäusevibrationen von rotierenden Maschinen. Er verfügt über eine passive, selbstgenerierende Struktur mit einer Nennempfindlichkeit von 20 mV/mm/s bei einer Toleranz von ±5% und einem Frequenzgang von 10 Hz bis 1000 Hz. Er arbeitet zuverlässig im Temperaturbereich von -29°C bis 204°C und hat die Schutzart IP64. Der Aufnehmer zeichnet sich durch geringe Querempfindlichkeit, gute Stoßfestigkeit und Langzeitstabilität aus. Er wandelt mechanische Vibrationen direkt in ein analoges Spannungssignal um und wird an ein Überwachungssystem zur kontinuierlichen Vibrationsverfolgung angeschlossen, was ihn für die langfristige Online-Zustandsüberwachung von schweren rotierenden Maschinen geeignet macht.
Wichtige technische Parameter
- 20 mV/mm/s Empfindlichkeit, gut abgestimmt auf gängige Vibrationsüberwachungsracks, reduziert den Aufwand für Signalaufbereitung
- Breiter Betriebstemperaturbereich, geeignet für Hochtemperatur-Lagergehäuse von Dampf- und Wasserturbinen
- Passives Design, kein Stromanschluss erforderlich, reduziert die Komplexität der Systemverkabelung und das Risiko von Feldausfällen
Anwendungsnutzen
Er erfasst absolute Gehäusevibrationen zur frühzeitigen Erkennung mechanischer Fehler wie Unwucht, Fehlausrichtung und Lagerschäden. Kontinuierliche Vibrationsdaten helfen bei der Implementierung vorausschauender Wartung, vermeiden unerwartete Ausfälle und reduzieren die Überholkosten. Die passive Sensorstruktur verbessert die Systemzuverlässigkeit an industriellen Hochtemperaturstandorten und liefert gültige Vibrationsdaten für Maschinenschutzverriegelungen.
Technische Spezifikationen
| Modellnummer | CV213 110-213-000-012 |
|---|---|
| Andere Modelle | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
Produktbilder
Technische Empfehlungen
Installieren Sie den Aufnehmer auf einer steifen Lagergehäuseoberfläche, um Resonanzen von dünnen Blechen zu vermeiden. Richten Sie die Messachse an der Hauptschwingungsrichtung aus. Verwenden Sie abgeschirmte Kabel und eine ordnungsgemäße Erdung, um elektromagnetische Störungen zu unterdrücken. Überprüfen Sie Empfindlichkeit und Frequenzgang vor der Inbetriebnahme.
Globale Anwendungen
Asien-Pazifik
China, Südkorea, Japan, Indien, SüdostasienNaher Osten
Saudi-Arabien, VAE, KatarNordamerika
Vereinigte Staaten, KanadaEuropa
Deutschland, Vereinigtes Königreich, Frankreich, Russland, TürkeiLateinamerika
Brasilien, Argentinien, MexikoTypische Anwendungen
- Online-Schutzsysteme für rotierende Maschinen
- Schwingungs- und Wellenpositionsüberwachung
- Sicherheitsüberwachung von Dampfturbinen und Kompressoren
- Zustandsüberwachung von großen Ventilatoren, Generatoren und Hochgeschwindigkeitspumpen
- Öl- und Gasanlagen
- Chemische Verarbeitungsanlagen
- Energieerzeugungsanlagen
- Metallverarbeitungs- und Kohlechemieanlagen
Projektfallstudie
Dieser Aufnehmer wurde an einem Überwachungssystem für die Lager einer 120-MW-Dampfturbine in einem Wärmekraftwerk eingesetzt. Er erfasste kontinuierlich die Gehäusevibrationsgeschwindigkeitsdaten und leitete die Signale an das Online-Überwachungsrack weiter. Nach 18 Monaten Betrieb behielt der Sensor seine stabile Ausgangsleistung in einer Hochtemperaturumgebung bei. Er erkannte erfolgreich fortschreitende Lagerschäden, ermöglichte geplante Wartungsarbeiten und verhinderte ungeplante Anlagenabschaltungen.
Unsere Vorteile
- Export in über 40 Länder
- Umfassender Kundendienst
- Stabile Lieferkette gewährleistet kontinuierliche Verfügbarkeit
- Unterstützung bei COO-, COC- und CQ-Zertifizierungen
- Schnelle Angebotsreaktion
Häufig gestellte Fragen
F1: Welche Faktoren beeinflussen den effektiven Frequenzgang dieses Geschwindigkeitsaufnehmers bei der Feldinstallation?
A1: Die wichtigsten Einflussfaktoren sind unzureichende Montagefestigkeit, falscher Installationswinkel, lose Befestigungsschrauben und übermäßige Kabelspannung. Darüber hinaus können Geräte-Strukturresonanzen und hochfrequente elektromagnetische Störungen die Hochfrequenzantwort des Aufnehmers dämpfen und die Genauigkeit der Erfassung von Hochgeschwindigkeitsfehlerschwingungen beeinträchtigen.
F2: Gibt es eine Begrenzung für die maximale Kabellänge zwischen diesem Aufnehmer und dem Überwachungsmodul?
A2: Ja. Aufgrund der Spulenimpedanz und der Signaldämpfungseigenschaften hat das unterstützte abgeschirmte Kabel eine sichere Übertragungslängenbegrenzung. Übermäßig lange Kabel führen zu einer Dämpfung der Signalamplitude und Phasenabweichungen, was zu Verzerrungen der Überwachungsdaten führt. Es wird empfohlen, die Standard-Verkabelungslängen zu beachten und eine willkürliche Verlängerung vor Ort zu vermeiden.
F3: Wie kann überprüft werden, ob die Empfindlichkeit des Aufnehmers nach langem Feldbetrieb abweicht?
A3: Ein professioneller Vibrationskalibriertisch kann für regelmäßige Inspektionen verwendet werden. Wenden Sie eine standardisierte Schwingungsanregung mit fester Frequenz und fester Amplitude an und vergleichen Sie die tatsächliche Ausgangsspannung mit dem Nennempfindlichkeitsparameter. Wenn der Fehler den Toleranzbereich von ±5% überschreitet, deutet dies auf eine Empfindlichkeitsdrift hin, die eine Kalibrierung oder einen Austausch des Sensors erfordert.
