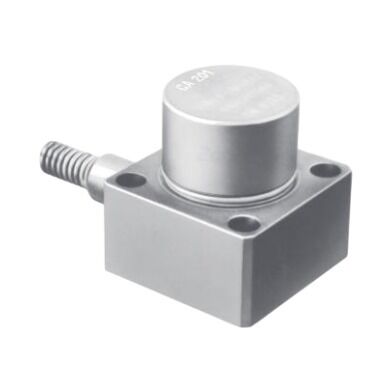

CA201 114-201-000-222 Piezoelektrischer Beschleunigungssensor für industrielle Vibrationsüberwachung
| Herkunftsort | uns |
|---|---|
| Markenname | Proximity Sensor |
| Zertifizierung | COO ,COC ,CQ |
| Modellnummer | CA201 114-201-000-222 |
| Dokument | CA201 144-201-000-222 Datas...et.pdf |
| Min Bestellmenge | 1 |
| Preis | $5999 |
| Lieferzeit | 5-7 Tage |
| Zahlungsbedingungen | T/T |
| Versorgungsmaterial-Fähigkeit | 999 |
Produktdetails
| Marke | Nähe-Sensor | Modellnummer | CA201 114-201-000-222 |
|---|---|---|---|
| Funktion | GUT | Zustand | neu |
| Garantie | 1 Jahr | ||
| Hervorheben | CA201 Piezoelektrische Beschleuniger,Beschleunigungsmesser zur Überwachung industrieller Vibrationen,PLC-Vibrationsüberwachungssensor |
||
Produkt-Beschreibung
Produktübersicht
Der CA201 114-201-000-222 ist ein piezoelektrischer Beschleunigungsmesser, der für die Vibrationsmessung an Industriemaschinen entwickelt wurde. Er wandelt Maschinenbewegungen in ein elektrisches Ladungssignal um, das von einem geeigneten Ladungsverstärker und Überwachungssystem verarbeitet werden kann. Er ist für den Dauerbetrieb an Geräten vorgesehen, bei denen Vibrationsdaten Wartungsteams bei der Überprüfung des Maschinenzustands und der Erkennung von Betriebsänderungen helfen.
Der CA201 verwendet ein symmetrisches Scher-Modus-Sensorelement mit interner Gehäuseisolierung. Dieses Design hilft, die Auswirkungen von Vibrationen auf die Sensorbasis zu reduzieren, sodass der Ausgang die Vibration am Messpunkt besser widerspiegeln kann. Seine Nennempfindlichkeit beträgt 100 pC/g ±5% bei 120 Hz, was Ingenieuren eine klare Referenz für die Abstimmung des Sensors mit der Signalaufbereitungsausrüstung bietet.
Der Sensor verfügt über ein geschweißtes Edelstahlgehäuse und ein integriertes Kabel, das durch einen flexiblen Metallschlauch geschützt ist. Diese Merkmale machen den CA201 für anspruchsvolle Industrieumgebungen geeignet, einschließlich Geräten, die Hitze, Feuchtigkeit und mechanischer Belastung ausgesetzt sind. Je nach genauer Ausführung ist die CA201-Familie für verschiedene Temperaturbereiche erhältlich und kann Zulassungen für den Einsatz in explosionsgefährdeten Bereichen umfassen. Der genaue Bestellcode und seine Zertifizierung sollten vor der Installation immer überprüft werden.
Wichtige technische Parameter
100 pC/g Empfindlichkeit für klare Signalskalierung
Die Nennempfindlichkeit von 100 pC/g ±5% bei 120 Hz definiert die Beziehung zwischen der gemessenen Beschleunigung und der vom Sensor erzeugten Ladung. Dies hilft Ingenieuren, die richtige Signalaufbereitungsausrüstung einzurichten und Messungen konsistent zu vergleichen. Da der Ausgang ein Ladungssignal ist, müssen auch der Eingangstyp und die Kabelkonfiguration des angeschlossenen Ladungsverstärkers geeignet sein.
Metallgehäuse und geschütztes integriertes Kabel
Das geschweißte Edelstahlgehäuse schützt das Sensorelement vor Feuchtigkeit und Korrosion. Das integrierte Kabel ist durch einen flexiblen Metallschlauch geschützt, was das Risiko von Beschädigungen während des normalen Industriebetriebs reduziert. Die richtige Kabelführung und eine sichere Montage bleiben wichtig, insbesondere dort, wo der Sensor Hitze, Bewegung oder wiederholten Wartungsarbeiten ausgesetzt ist.
Technische Spezifikationen
| Modellnummer | CA201 114-201-000-222 |
|---|---|
| Andere Modelle | CE311 444-311-00-023 CA202 144-202-000-205 TQ402 111-402-000-013 A1-B1-C045-D000-E010-F0-G000-H10 TQ402 111-402-000-013 A1-B1-C105-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C050-D000-E050-F0-G000-H05 TQ402 111-402-000-013 A1-B1-C045-D000-E050-F0-G000-H05 TQ902 111-902-000-011 A1-B1-C70-D2-E1000-F0-G0-H10 IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 EA402 913-402-000-013 A1-E090-F0-G000 IQS450 204-450-000-002 A1-B21-H10-I0 |
Produktbilder
Technische Empfehlungen
- Passen Sie den Sensor an die Signalaufbereitungsausrüstung an.Der CA201 liefert ein Ladungssignal und verwendet nicht die gleiche Eingangsanordnung wie jeder Beschleunigungsmesser mit Spannungsausgang. Stellen Sie sicher, dass der angeschlossene Ladungsverstärker die Empfindlichkeit und Kabelkonfiguration des Sensors unterstützt. Der Frequenzbereich des gesamten Messsystems hängt auch vom angeschlossenen Konditionierer ab.
- Überprüfen Sie die Montagefläche und die Befestigungsmethode.Die veröffentlichten CA201-Daten spezifizieren vier M6 × 35 Innensechskantschrauben mit Federringen und ein nominales Schraubendrehmoment von 15 Nm. Eine lose Montageverbindung oder eine unebene Oberfläche kann beeinflussen, wie Vibrationen das Sensorelement erreichen, und die Messwerte beeinträchtigen. Befolgen Sie die Produktzeichnung und die Standortverfahren bei der Vorbereitung des Montagepunkts.
- Bestätigen Sie die Temperatur- und Kabelkonfiguration.Die CA201-Familie hat unterschiedliche Temperaturgrenzen für verschiedene Versionen. Überprüfen Sie die vollständige Teilenummer des Sensors, die Kabellänge, den Kabelschutz und alle Zulassungen für explosionsgefährdete Bereiche vor dem Austausch. Gehen Sie nicht davon aus, dass alle CA201-Versionen die gleiche Nennleistung oder Zertifizierung haben.
Globale Anwendungen
- Asien-Pazifik: China, Südkorea, Japan, Indien, Südostasien
- Naher Osten: Saudi-Arabien, VAE, Katar
- Nordamerika: Vereinigte Staaten, Kanada
- Europa: Deutschland, Vereinigtes Königreich, Frankreich, Russland, Türkei
- Lateinamerika: Brasilien, Argentinien, Mexiko
Typische Anwendungen
- Online-Schutzsysteme für rotierende Maschinen
- Vibrations- und Wellenpositionsüberwachung
- Sicherheitsüberwachung von Dampfturbinen und Kompressoren
- Zustandsüberwachung von großen Lüftern, Generatoren und Hochgeschwindigkeitspumpen
- Öl- und Gasanlagen
- Chemische Verarbeitungsanlagen
- Stromerzeugungsanlagen
- Metallverarbeitungs- und Kohlechemieanlagen
Projektfallstudie
Bei einer typischen Kompressorwartungsaufgabe muss ein Werksteam möglicherweise einen Beschleunigungsmesser nach Beschädigung seines Kabels oder Gehäuses ersetzen. Vor dem Einbau eines Ersatzgeräts prüft das Team die Empfindlichkeit des Originalsensors, die Anforderung an die Ladungsausgabe, die Montagemethode und die Temperaturbewertung. Ein korrekt abgestimmter CA201 kann dann an die vorhandene kompatible Signalaufbereitungsausrüstung angeschlossen werden, sodass die Vibrationsmessungen ohne Änderung des Überwachungssystemdesigns fortgesetzt werden können.
Unsere Vorteile
- Export in über 40 Länder
- Umfassender Kundendienst
- Stabile Lieferkette gewährleistet kontinuierliche Verfügbarkeit
- Unterstützung für COO-, COC- und CQ-Zertifizierung
- Schnelle Angebotsreaktion
Häufig gestellte Fragen
1. Welche Art von Ausgang liefert der CA201?
Der CA201 liefert einen Ladungsausgang. Er muss an einen geeigneten Ladungsverstärker oder ein kompatibles Signalaufbereitungsgerät angeschlossen werden, bevor das Signal vom Überwachungssystem verwendet wird.
2. Was ist die Nennempfindlichkeit des CA201?
Die veröffentlichte CA201-Spezifikation gibt 100 pC/g ±5% bei 120 Hz an. Dieser Wert wird verwendet, um den Sensor an den Signalaufbereiter anzupassen und die Messskala einzustellen.
3. Welchen Frequenzbereich kann der CA201 messen?
Die veröffentlichte Spezifikation gibt eine Antwort von 0,5 Hz bis 3000 Hz innerhalb von ±5% an, mit einer Antwort innerhalb von ±10% von 3 kHz bis 4,5 kHz. Die untere Grenzfrequenz des Gesamtsystems hängt vom angeschlossenen Signalaufbereiter ab.
4. Kann der CA201 bei +260 °C betrieben werden?
Ausgewählte CA201-Versionen sind für Temperaturen bis zu +260 °C spezifiziert. Andere Versionen haben niedrigere Grenzwerte, einschließlich Versionen für bestimmte Anwendungen in explosionsgefährdeten Bereichen. Überprüfen Sie immer die genaue Version und die Temperaturbewertung des Kabels vor der Verwendung.
5. Was sollte vor dem Austausch eines vorhandenen CA201 überprüft werden?
Bestätigen Sie die vollständige Teilenummer, die Empfindlichkeit, die Kompatibilität des Ladungsausgangs, die Kabellänge, die Montageanordnung, den Temperaturbereich und die erforderlichen Zulassungen. Diese Details sind wichtig, da zwei Sensoren aus derselben Produktfamilie möglicherweise nicht das gleiche Kabel oder die gleiche Umweltkonfiguration aufweisen.
