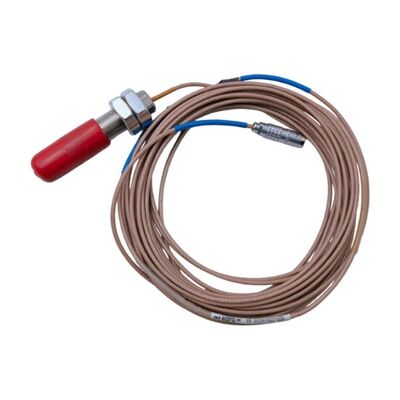

EPRO PR6424/003-030 Wirbelstromsensor für die Vibrations- und Positionsüberwachung großer Wellen

DieEPRO PR6424/003-030ist ein berührungsloser Wirbelstromsensor, der zur Messung von Wellenvibrationen, Achsposition und anderer Bewegungen in großen rotierenden Maschinen bestimmt ist.Es wird in Maschinenüberwachungssystemen für Geräte wie Dampfturbinen verwendet, Gasturbinen, Kompressoren, Pumpen und Generatoren.

Im Gegensatz zu einem Kontaktsensor misst der PR6424 die Lücke zwischen seiner Sondenspitze und einer Metallwelle, ohne die rotierende Oberfläche zu berühren.Die Lücke ändert sich und das Sensorsystem wandelt diese Veränderung in ein elektrisches Signal um.Das Signal kann dann von einem kompatiblen Überwachungssystem verwendet werden, um die Wellenbewegung zu verfolgen und Veränderungen im Zustand der Maschine zu erkennen.

Der PR6424 verwendet eineSpitze der Sonde 16 mmund hat eine Nennempfindlichkeit von4 V/mm mit einem Linearitätsfehler von höchstens ±1,5%Sein statischer Messbereich beträgt ±2,0 mm und seine Frequenzantwort erstreckt sich von DC bis 20 kHz am Punkt -3 dB.Diese Eigenschaften machen es für Anwendungen geeignet, die sowohl Wellenpositionsdaten als auch dynamische Vibrationsmessungen benötigen.

Für Wartungs- und Ersatzarbeiten ist die vollständige Modellnummer von Bedeutung.Kabelanordnung und Zielmaterial zur Erhaltung der erforderlichen Messleistung.

Die 16-mm-Sondenspitze ist für die Messung der Wellenbewegung an großen Drehgeräten ausgelegt.4 V/mm (101,6 mV/ml), mit einem Linearitätsfehler von höchstens ±1,5%. Diese definierte Ausgangsantwort hilft dem Überwachungssystem, gemessene Lückenänderungen in Verschiebungswerte umzuwandeln.

Für genaue Ergebnisse sollte die Sonde an der richtigen Lücke installiert und mit dem entsprechenden Signalwandler verwendet werden.Die Zieloberfläche und das Werkzeug der Welle müssen ebenfalls den vom Sensor angegebenen Anforderungen entsprechen..

Der PR6424 hat eine spezifizierte Frequenzantwort vonGleichstrom bis 20 kHz (-3 dB)Die Gleichstromantwort unterstützt die Messung langsamer Positionsänderungen, während der breitere Frequenzbereich es dem System ermöglicht, schnellere Wellenbewegungen innerhalb der Grenzen der kompletten Messkette zu erfassen.

Dies ist nützlich, wenn eine Überwachungsvorrichtung sowohl Veränderungen der Wellenposition als auch dynamische Vibrationen beobachten muss.Ziel- und Überwachungsausrüstung.

1. Stellen Sie vor der Inbetriebnahme die korrekte Sondenlücke ein.Die Sondenlücke beeinflusst den Arbeitspunkt des Messsystems. Die Lücke ist nach den Anweisungen des Herstellers und der entsprechenden Konverterspezifikation einzustellen.Nicht davon ausgehen, dass jede anfängliche Lücke wird die angegebene lineare BereichNach der Installation überprüfen Sie die Ausgabe und bestätigen Sie, dass sie innerhalb des erwarteten Betriebsbereichs liegt.
2. Überprüfen Sie das Material und die Oberfläche.Die veröffentlichte PR6424-Spezifikation verwendet ferromagnetischen Stahl als Standardzielmaterial.Oberflächenzustand oder Geometrie kann die Beziehung zwischen Lücke und Ausgang beeinflussenWenn sich das Wellenmaterial von dem angegebenen Ziel unterscheidet, ist zu bestätigen, ob das System geeignet ist, bevor man sich auf die Messwerte stützt.
3. Passen Sie die Sonde, Kabel und Konverter.Der PR6424 muss mit einem kompatiblen Signalwandler und der richtigen Kabelanordnung verwendet werden.Montageabmessungen und KonvertermodellEine Sonde, die in das Montageloch passt, ist nicht automatisch elektrisch mit dem bestehenden Messsystem übereinstimmend.

• Asien-PazifikChina, Südkorea, Japan, Indien, Südostasien
• Mittlerer Osten:Saudi-Arabien, VAE, Katar
• Nordamerika:Vereinigte Staaten, Kanada
• Europa:Deutschland, Vereinigtes Königreich, Frankreich, Russland, Türkei
• Lateinamerika:Brasilien, Argentinien, Mexiko

• Systeme für den Online-Schutz von Drehmaschinen
• Vibrations- und Wellenstandsüberwachung
• Überwachung der Sicherheit von Dampfturbinen und Kompressoren
• Überwachung des Zustands von großen Lüftern, Generatoren und Hochgeschwindigkeitspumpen
• Öl- und Gasanlagen
• Anlagen für die chemische Verarbeitung
• Stromerzeugungsanlagen
• Metallverarbeitungsanlagen und chemische Kohlenanlagen

Bei einer typischen Wartungsaufgabe der Turbine benötigt ein Wellenverschiebungskanal möglicherweise einen Ersatzsensor, nachdem bei einer geplanten Inspektion ein Fehler festgestellt wurde.Abmessungen der SondeVor der Auswahl eines Ersatzes ist ein Anschluss an die Anlage, die Anordnung des Kabels und der angeschlossene Wandler zu prüfen.

Wenn die Anlage die PR6424/003-030 benötigt, hilft die Anpassung an die vollständige Konfiguration, die ursprüngliche Messkette wiederherzustellen.Das Team überprüft die Sondenlücke und überprüft das Signal, bevor es den Überwachungskanal wieder in Betrieb nimmt..
