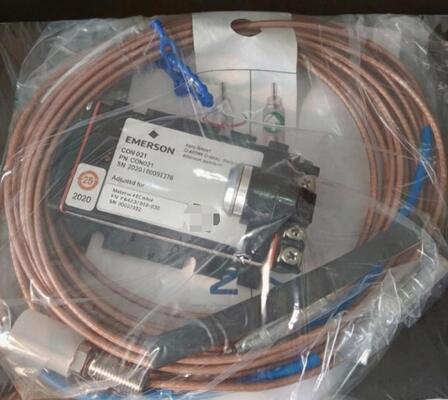

EPRO PR6423/10R-030 Wirbelstromsensor für Wellenschwingungs- und Positionsüberwachung

Die EPRO PR6423/10R-030 ist ein 8-mm-Wirbelstromsensor, der für die berührungslose Messung von Wellenschwingungen und -positionen in industriellen rotierenden Maschinen entwickelt wurde. Er wird in Überwachungssystemen für Dampfturbinen, Gasturbinen, Kompressoren, Pumpen und Generatoren eingesetzt, bei denen Änderungen der Wellenbewegung nützliche Informationen über den Maschinenzustand liefern können.

Der Sensor misst den Spalt zwischen seiner Spitze und einer Metallwelle. Wenn sich die Welle bewegt, ändert sich der Spalt, und das Sensorsystem wandelt diese Änderung in ein elektrisches Signal um. Ein kompatibler Signalwandler verarbeitet das Signal dann für die Verwendung durch das Maschinenüberwachungssystem. Dies ermöglicht die Messung der Wellenbewegung ohne physischen Kontakt mit dem rotierenden Teil.

Die PR6423-Serie hat eine Nennempfindlichkeit von 8 V/mm, einen 2 mm linearen Messbereich und eine Frequenzantwort von DC bis 20 kHz (-3 dB). Diese Merkmale unterstützen sowohl die Messung der Wellenposition als auch die dynamische Schwingungsüberwachung. Die Serie ist außerdem für anspruchsvolle industrielle Bedingungen ausgelegt, mit einem Edelstahlgehäuse und einer Schutzart von IP66.

Die 10R-Version verwendet ein Rückseitenmontagedesign, was nützlich sein kann, wenn die Sonde von der Rückseite eines Montagepunkts installiert werden muss. Diese Anordnung gibt Ingenieuren eine weitere Option, wenn der Platz um ein Lagergehäuse begrenzt ist oder der Zugang von vorne schwierig ist.

Die 8-mm-Messspitze ist für die Wellenmessung in industriellen rotierenden Maschinen konzipiert. Ihre Nennempfindlichkeit von 8 V/mm gibt an, wie sich der Ausgang ändert, wenn sich der Spalt zwischen Sonde und Ziel ändert. Dies hilft Ingenieuren, die Messskala einzustellen und Verdrängungsdaten korrekt zu interpretieren.

Die veröffentlichte Spezifikation der PR6423-Serie gibt einen linearen Messbereich von 2 mm und einen anfänglichen Luftspalt von 0,5 mm an. Die korrekte Einstellung des Spalts ist wichtig, da ein Betrieb außerhalb des linearen Bereichs zu ungenauen Messwerten oder zum Verlust nützlicher Messdaten führen kann.

Die PR6423/10R-030 verwendet eine Rückseitenmontage. Dies kann hilfreich sein, wenn der Montageort keinen bequemen Frontzugang ermöglicht oder wenn die Sonde durch eine bestimmte Öffnung im Lagergehäuse montiert werden muss.

Vor der Installation sollten Ingenieure den Befestigungsgewinde, den verfügbaren Platz, die Sondenposition und den Kabelweg überprüfen. Die Rückseitenmontagestruktur sollte der tatsächlichen Installationszeichnung entsprechen und nicht nur ausgewählt werden, weil der Sondendurchmesser derselbe ist wie beim Originalteil.

1. Stellen Sie den Sondenabstand sorgfältig ein.
   Die veröffentlichten Daten der PR6423-Serie geben einen anfänglichen Luftspalt von 0,5 mm und einen linearen Messbereich von 2 mm an. Der korrekte Installationsabstand sollte gemäß den Anweisungen des Herstellers und des angeschlossenen Wandlers eingestellt werden. Stellen Sie den Abstand nicht nur nach Augenmaß ein, wenn eine definierte Spannungs- oder Kalibriermethode verfügbar ist.
2. Überprüfen Sie das Wellenmaterial und die Oberfläche.
   Das für die PR6423-Serie spezifizierte Standard-Kalibrierziel ist vergüteter Stahl, wie z. B. 42CrMo4 / AISI 4140. Unterschiedliche Zielmaterialien oder Oberflächenbedingungen können die Sensorantwort verändern. Wenn das tatsächliche Wellenmaterial vom Standardziel abweicht, bestätigen Sie die Kompatibilität, bevor Sie die Messwerte für Schutz- oder Wartungsentscheidungen verwenden.
3. Passen Sie die Sonde an den richtigen Wandler an.
   Die PR6423 ist Teil eines Messsystems und muss an einen kompatiblen Signalwandler angeschlossen werden. Beim Austausch einer Sonde überprüfen Sie die vollständige Modellnummer, den Montagetyp, die Kabelkonfiguration, den Stecker und das Wandlermodell. Eine Sonde, die mechanisch passt, ist möglicherweise immer noch ungeeignet, wenn ihre elektrische Konfiguration nicht mit dem installierten System übereinstimmt.

• Asien-Pazifik: China, Südkorea, Japan, Indien, Südostasien
• Naher Osten: Saudi-Arabien, Vereinigte Arabische Emirate, Katar
• Nordamerika: Vereinigte Staaten, Kanada
• Europa: Deutschland, Vereinigtes Königreich, Frankreich, Russland, Türkei
• Lateinamerika: Brasilien, Argentinien, Mexiko

• Online-Schutzsysteme für rotierende Maschinen
• Schwingungs- und Wellenpositionsüberwachung
• Sicherheitsüberwachung von Dampfturbinen und Kompressoren
• Zustandsüberwachung von großen Ventilatoren, Generatoren und Hochgeschwindigkeitspumpen
• Öl- und Gasanlagen
• Chemische Verarbeitungsanlagen
• Energieerzeugungsanlagen
• Metallverarbeitungs- und Kohlechemieanlagen

Bei einer typischen Kompressorwartungsaufgabe kann ein Wellenschwingungskanal eine Ersatzsonde benötigen, nachdem bei einer Inspektion ein Fehler festgestellt wurde. Das Wartungsteam überprüft die Montageanordnung, die Kabelverbindung, das Wandlermodell und den anfänglichen Spalt der vorhandenen Sonde, bevor es eine Ersatzsonde auswählt.

Wenn die Installation die Rückseitenmontage PR6423/10R-030 erfordert, hilft die Übereinstimmung der vollständigen Konfiguration bei der Wiederherstellung des ursprünglichen Messaufbaus. Nach der Installation überprüft das Team den Sondenabstand und die Signalausgabe, bevor der Überwachungskanal wieder in Betrieb genommen wird.
